球磨機介紹
球磨機就是一個圓筒，里面放些鋼球(當然 鋼球的材質可以依據需要不同)，然后利用動力將圓筒驅動 使得筒內的物料和鋼球相互擠壓碰撞，以達到研磨物料的效果和目的。隨著社會的發展及節能要求的提高節能球磨機開始被廣泛使用。下面就簡單介紹下球磨機（節能球磨機）的相關知識。
球磨機設備細節介紹
1、球磨機結構
球磨機由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控)等主要部分組成。球磨機中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，球磨機筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

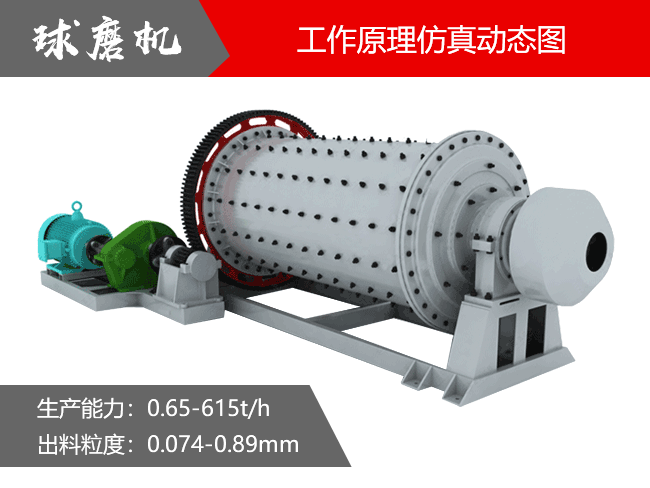

球磨機結構圖
2、球磨機的分類
球磨機的分類球磨機常見的分類很多，如果按磨機長度分為：
(1) 短磨機 長徑比在2以下時為短磨機，或稱球磨機。一般的單倉，用于粗磨或一級磨，也可以將2—3臺球磨機串聯使用。
(2) 中長磨機 長徑比在3左右時為中長磨機。
(3) 長磨機 長徑比在4以上時為長磨機或稱管磨機。中長磨和長磨，其內部一般分成2—4個倉，在水泥廠用得較多。
球磨機工作原理
節能球磨機改變了原有的磨機結構,使機體,底架一體化,安裝時可一次性吊放在基礎平面上.主軸承受用雙列向心球面滾子軸承,可降低能耗30%。由原來格子式強制排料改為溢流式控制排料,可提高磨細粒度,處理量可增加15-20%.節能球磨機是利用轉動軸承代替滑動軸承。
節能球磨機優點：與傳統球磨機相比，應用技術的圓錐磨球磨機所匹配的電機功率可降低 18 - 25%，節約潤滑油 70%，節約冷卻水 90%，綜合節能 20% 以上。 正常情況下，8年不用更換主軸承，節省大量維護費用;主軸承潤滑采用油脂，便捷干凈，免除了重金屬污染;使用該產品不改變生產工藝技術參數，不改變磨機的裝配尺寸及安裝尺寸，既適用現有磨機的節能技術改造，也適用制造新磨機。
節能球磨機的安裝：節能球磨機應安裝在牢固的混凝土基礎上。節能球磨機的基礎設計和施工請參看節能球磨機總裝圖和基礎圖。為了保證使用過程中節能球磨機各部件的位置精度不發生大的變化，節能球磨機的基礎應采用整塊式結構。
|
規格型號 |
進料粒度
(mm) |
產量
(t/h) |
|
Ф900×1800 |
<20 |
0.65-2 |
|
Ф900×3000 |
<20 |
1.1-3.5 |
|
Ф1200×2400 |
<25 |
1.5-4.8 |
|
Ф1200×3000 |
<25 |
1.6-5 |
|
Ф1200×4500 |
<25 |
1.6-5.8 |
|
Ф1500×3000 |
<25 |
2-5 |
|
Ф1500×4500 |
<25 |
3-6 |
|
Ф1500×5700 |
<25 |
3.5-6 |
|
Ф1830×3000 |
<25 |
4-10 |
|
Ф1830×4500 |
<25 |
4.5-12 |
|
Ф1830×6400 |
<25 |
6.5-15 |
|
Ф1830×7000 |
<25 |
7.5-17 |
|
Ф2100×3000 |
<25 |
6.5-36 |
|
Ф2100×4500 |
<25 |
8-43 |
|
Ф2100×7000 |
<25 |
12-48 |
|
Ф2200×4500 |
<25 |
9-45 |
|
Ф2200×6500 |
<25 |
14-26 |
|
Ф2200×7000 |
<25 |
15-28 |
|
Ф2200×7500 |
<25 |
15-30 |
|
Ф2400×3000 |
<25 |
7-50 |
|
Ф2400×4500 |
<25 |
8.5-60 |
|
Ф2700×4000 |
<25 |
22-80 |
|
Ф2700×4500 |
<25 |
26-90 |
|
Ф3200×4500 |
<25 |
按工藝條件定 |
|
Ф3600×4500 |
<25 |
按工藝條件定 |
|
Ф3600×6000 |
<25 |
按工藝條件定 |
|
Ф3600×8500 |
<25 |
45.8-256 |
|
Ф4000×5000 |
<25 |
45-208 |
|
Ф4000×6000 |
<25 |
65-248 |
|
Ф4000×6700 |
<25 |
75-252 |
|
Ф4500×6400 |
<25 |
84-306 |
|
Ф5030×6400 |
<25 |
98-386 |
|
Ф5030×8300 |
<25 |
118-500 |
|
Ф5500×8500 |
<25 |
148-615 |
